Sistemi di monitoraggio
ATOM è il sistema di monitoraggio Tecnoseal che monitora lo stato di protezione catodica della nave. Facile da installare, fornisce dati chiari e può essere integrato con NMEA 2000 per un controllo immediato.
COSA SONO
I sistemi di monitoraggio ATOM sono dispositivi che, installati a bordo, monitorano costantemente lo stato di protezione catodica di un'imbarcazione.
Il sistema di monitoraggio Tecnoseal è costituito da un piccolo display e da una sonda installata sullo scafo tramite un passascafo in bronzo certificato.
La sonda (o sonda di riferimento) può essere realizzata in zinco puro o argento/cloruro d'argento.
La sonda è collegata al display, che internamente è gestito da una scheda elettronica progettata per effettuare le misure sviluppate da Tecnoseal.

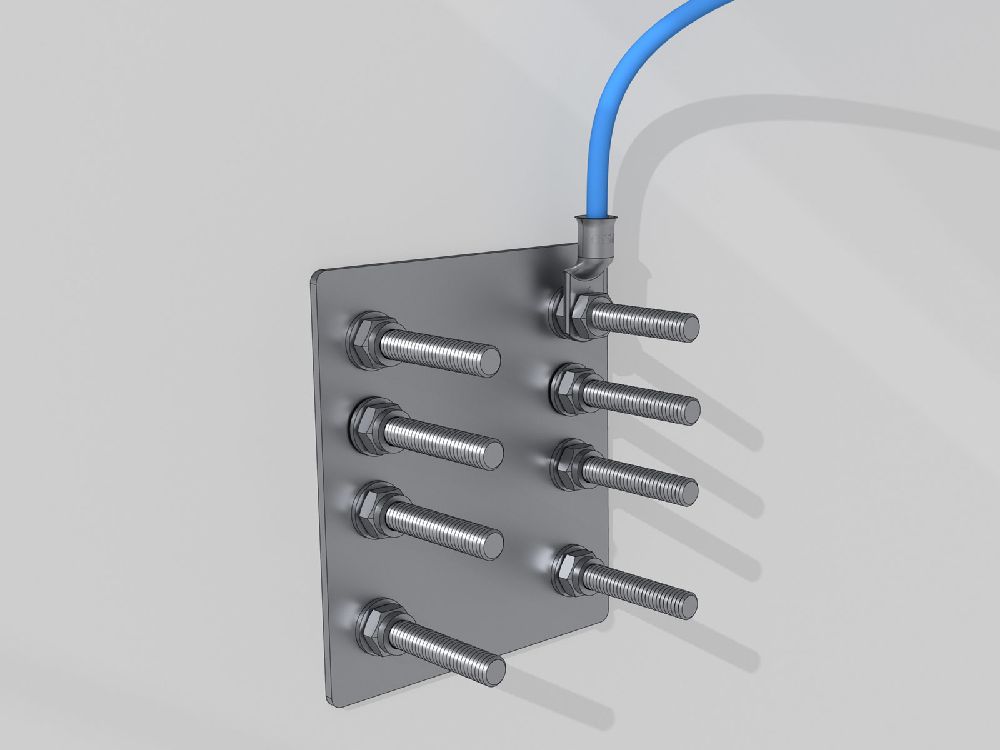

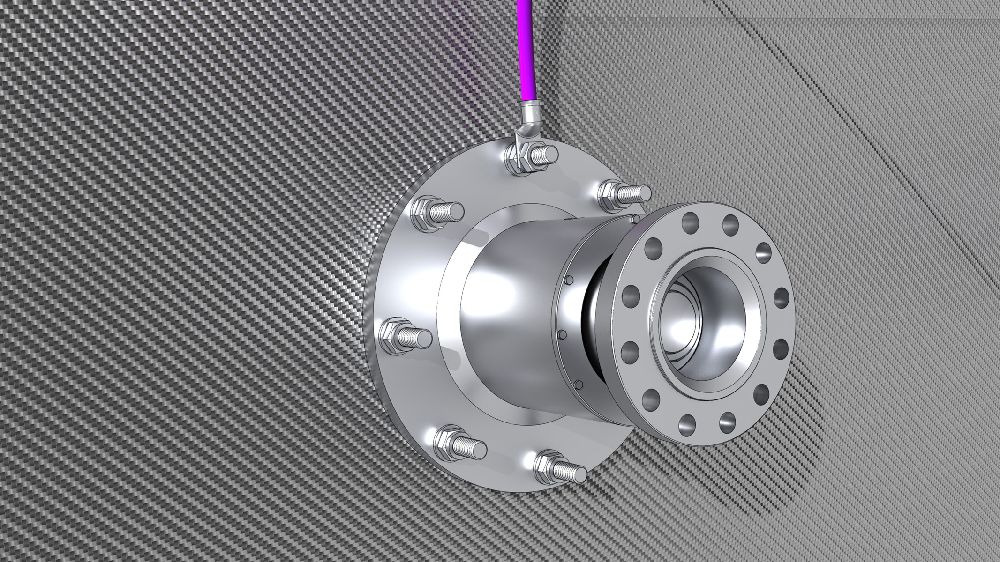

I punti di misura sono realizzati tramite un collegamento a capocorda alla parte da misurare.
Il sistema misura la differenza di tensione tra la sonda e il punto di misura. Questo valore indica il livello effettivo di protezione del componente misurato.
Il sistema di monitoraggio può gestire la misurazione di un massimo di sei punti indipendenti. Solitamente, i punti di identificazione da monitorare devono essere definiti in fase di progettazione. Grazie alla facilità di installazione, ATOM può essere installato autonomamente durante il refitting.

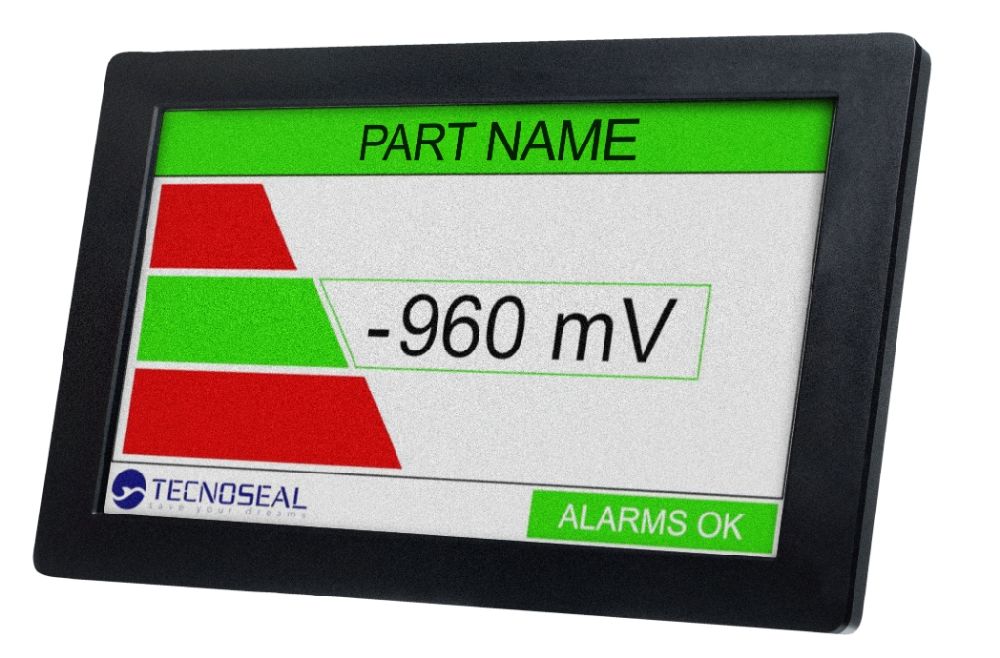

Il display mostra tutte le informazioni relative alle condizioni di protezione catodica.
Un'interfaccia chiara e di facile lettura lo rende un sistema di facile interpretazione per tenere traccia delle reali condizioni di protezione catodica.
Leggi la brochure informativa per maggiori dettagli.
Come li produciamo
I sistemi di monitoraggio ATOM sono composti da due parti:
- Display
- Sonda di riferimento
Il display ospita la scheda elettronica che gestisce la misura.
La scheda elettronica, il software e l'interfaccia utente grafica sono stati realizzati in collaborazione con un'azienda partner responsabile dello sviluppo la sua elettronica si basa sull'architettura sviluppata internamente.
La scheda è stata inoltre sviluppata per gestire il protocollo NMEA 2000, tramite il quale tutte le informazioni relative alla protezione catodica saranno visualizzate sul cruscotto.
La sonda di riferimento può essere realizzata in Zinco puro o Argento-Cloruro d'Argento.
È prodotta interamente da Tecnoseal e fornita in kit con il display.
In base alle specifiche di progetto o semplicemente in base alle esigenze del cliente, Tecnoseal fornirà il kit con la configurazione specificamente richiesta.
Sistema di monitoraggio protezione catodica per scafi di qualsiasi materiale
ATOM è il sistema di monitoraggio dei potenziali elettrochimici che Tecnoseal propone per misurare costantemente le condizioni di protezione catodica.
- Installabile su scafi di qualsiasi materiale.
- Monitora le condizioni di protezione catodica di appendici metalliche immerse e semi immerse.
- Applicabile da un minimo di 1 ad un massimo di 6 punti di misura.
- Strumento installabile in plancia di comando con grado di protezione IP64 sul frontale.

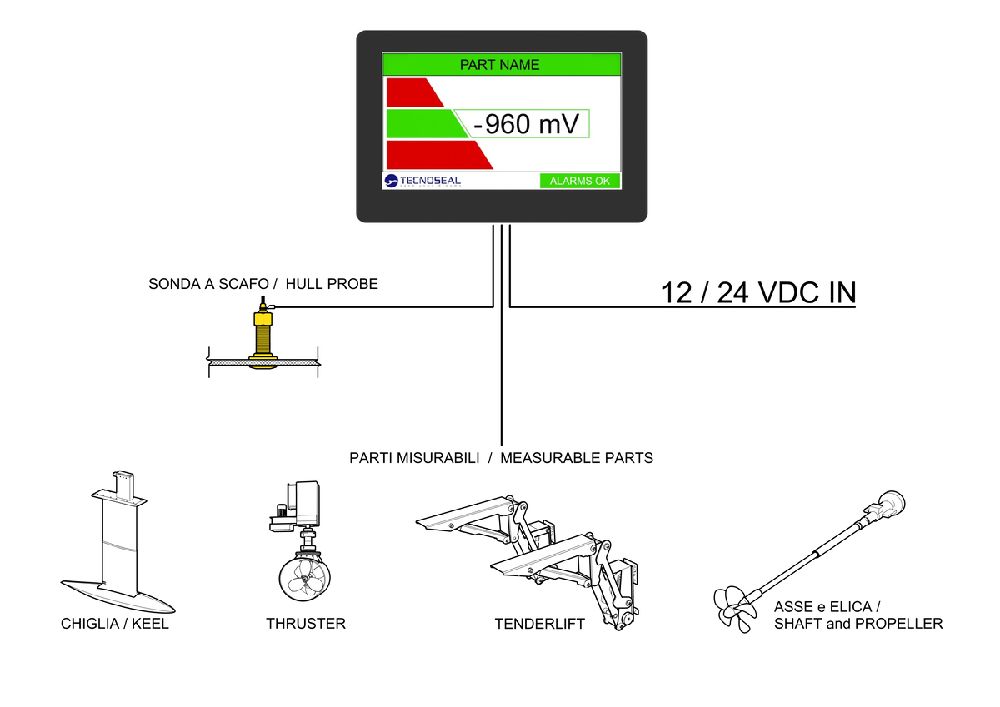

FUNZIONAMENTO

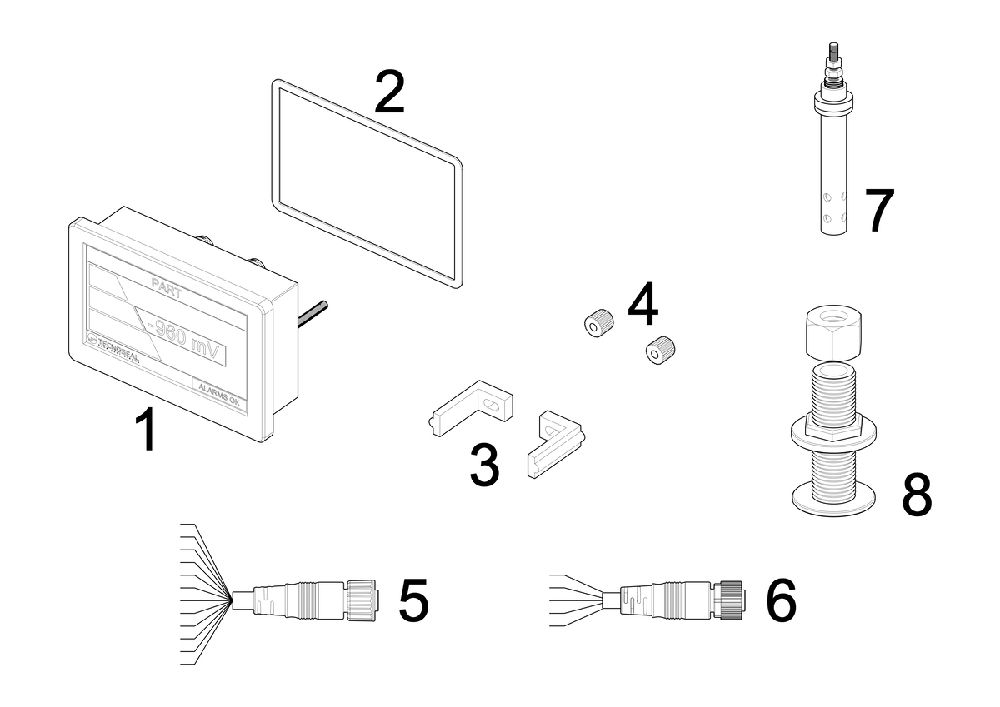

PARTI DEL SISTEMA
| Rif/Ref | Parte/Component |
|---|---|
| 1 | Pannello di controllo / Control Panel |
| 2 | Guarnizione / Gasket |
| 3 | Staffe / Brackets |
| 4 | Dadi / Dadi |
| 5 | Connettore 12 / Connettore 12 pin |
| 6 | Connettore 5 / Connettore 5 pin |
| 7 | Sonda / Sonda di riferimento |
| 8 | Passo scafo / Raccordo passante ½" |
CARATTERISTICHE TECNICHE
| Proprietà | Valore |
|---|---|
| Schermo / Monitor | 4,3” TFT LCD, alta luminosità / 4,3” TFT LCD high brightness |
| Risoluzione / Resolution | 480 x 272 pixel |
| Candele / Lumen | 700 |
| Touch screen | Resistivo / Resistive |
| Ingressi / Uscite Input / Output |
1 x ingresso 12/24V DC alimentazione 1 x ingresso sonda di riferimento 6 x ingresso punti di misura 1 x uscita MODBUS RTU 1 x ingresso NMEA 2000 |
| Alimentazione / Power supply | 12/24 V – <500mA |
| Dimensione / Overall dimensions | 118 x 78 x 32 mm |
| Dima di foratura / Drilling template | 107 x 67 mm |
| Temperatura di esercizio / Operating temperature | -20 +70 °C |
| Grado di protezione / Protection grade | IP64 |
| Peso / Weight | 200g |
| Materiale frontale / Frontal material | ABS |
| Materiale cassa / Box material | ABS |
Sistema di monitoraggio dei potenziali elettrochimici
- Il sistema di monitoraggio dei potenziali elettrochimici per la verifica delle condizioni di protezione catodica può essere integrato all'interno del quadro di alimentazione dell'antivegetativa.
- Le sonde di riferimento (1 o 2) misurano i potenziali elettrochimici e trasferiscono le informazioni al pannello di controllo.
- Il sistema consente di monitorare costantemente i potenziali elettrochimici dello scafo e delle appendici, al fine di prevenire eventuali danni che potrebbero essere causati anche da interazioni impreviste con elementi dell'ambiente circostante e da correnti e tensioni vaganti.
- Tutte le informazioni visualizzate sul pannello di controllo possono essere riportate nel sistema di monitoraggio dell'imbarcazione tramite il protocollo di comunicazione NMEA®2000 (TECNOSEAL è MEMBRO NMEA®2000 / PRODUTTORE NMEA®2000).
- Il sistema può gestire fino a 48 punti di monitoraggio.
Il SISTEMA DI MONITORAGGIO è
uno strumento progettato per monitorare costantemente i potenziali elettrochimici
e quindi lo stato di protezione contro le correnti galvaniche
dello scafo, delle parti metalliche immerse e del circuito dell'acqua di mare.
È importante monitorare i potenziali elettrochimici per verificare che
gli anodi sacrificali (o altri sistemi di protezione catodica) sullo scafo e
sulle appendici forniscano la protezione necessaria contro la corrosione
galvanica.
Oltre a controllare i potenziali elettrochimici dell'imbarcazione come sistema isolato, il SISTEMA DI MONITORAGGIO è anche uno strumento essenziale per valutare le interazioni tra l'imbarcazione e le infrastrutture circostanti in diverse condizioni ambientali condizioni.
I componenti del SISTEMA DI MONITORAGGIO sviluppato da TECNOSEAL sono:

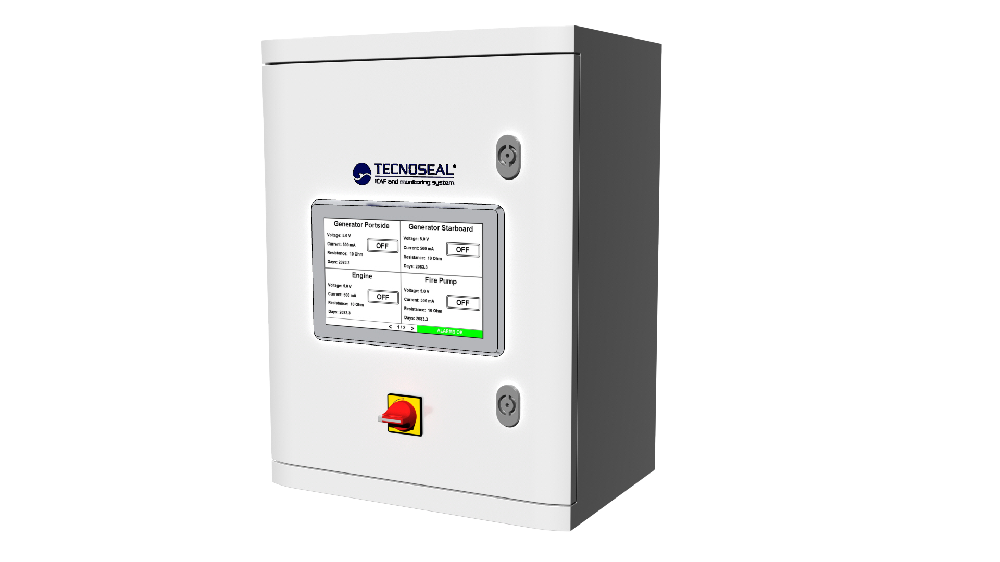

- ALIMENTATORE dotato di pannello di controllo monitor TOUCH-SCREEN.
- Una o due sonde di monitoraggio (A seconda delle caratteristiche progettuali è possibile identificare anche la posizione e il tipo di installazione delle sonde a scafo).
- Da 1 a 6 punti di misura.
L'alimentazione del SISTEMA DI MONITORAGGIO è la stessa utilizzata per SISTEMA ANTIVEGETATIVO. Entrambi i sistemi possono coesistere all'interno dello stesso alimentatore.
Questa soluzione è stata progettata per ospitare contemporaneamente sia il SISTEMA ANTIVEGETATIVO che il SISTEMA DI MONITORAGGIO su richiesta del Cliente, consentendo di risparmiare spazio e di ottimizzare diverse funzioni in un unico dispositivo.
Il sistema è progettato per monitorare fino a sei punti caratteristici dell'
imbarcazione e consente di visualizzare in tempo reale i valori del potenziale elettrochimico
sul MONITOR da 7" e il grafico dell'andamento temporale
dei valori misurati.
In caso di situazioni di sottoprotezione o sovraprotezione protezione, il SISTEMA DI MONITORAGGIO avvierà contemporaneamente gli utenti dell'imbarcazione e l'ufficio tecnico Tecnoseal tramite un avviso.
Il monitor TOUCH-SCREEN a colori consente di impostare il sistema e di visualizzare tutti i parametri elettrochimici dell'imbarcazione al fine di valutare le condizioni di protezione catodica e lo stato di protezione contro le correnti galvaniche.
Come nel SISTEMA ANTIVEGETATIVO, tutte le impostazioni e i controlli del MONITORING Il SISTEMA può essere gestito anche tramite un'applicazione direttamente dal PANNELLO DI CONTROLLO e in remoto dai tecnici Tecnoseal.
Il quadro elettrico è alimentato dalla rete elettrica a 24 Volt DC dell'imbarcazione.

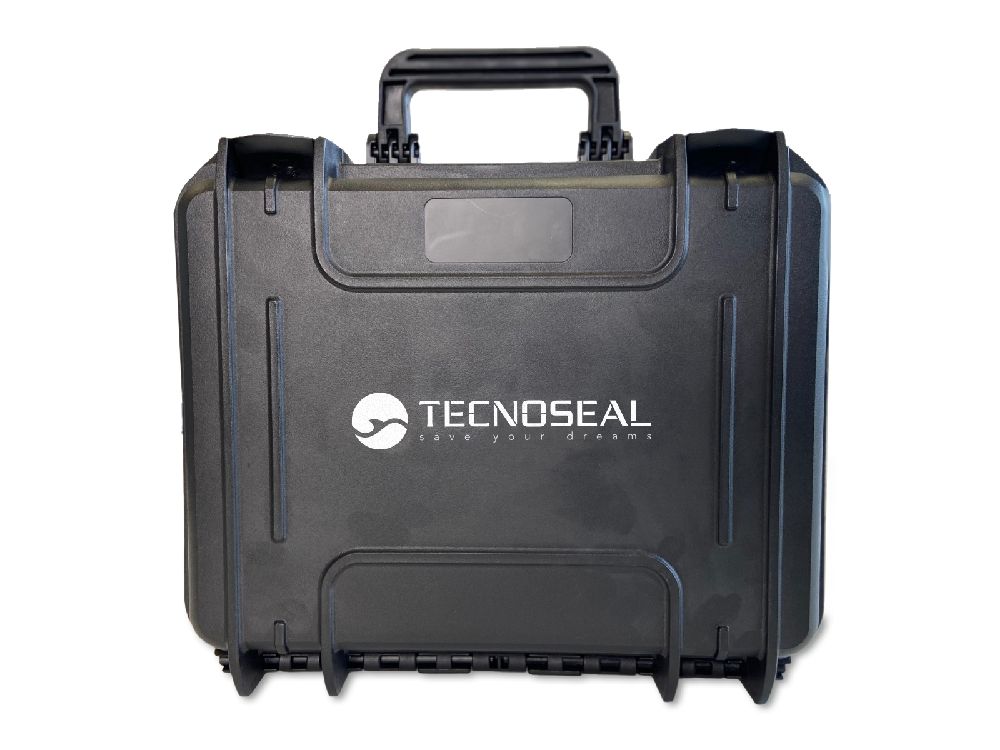

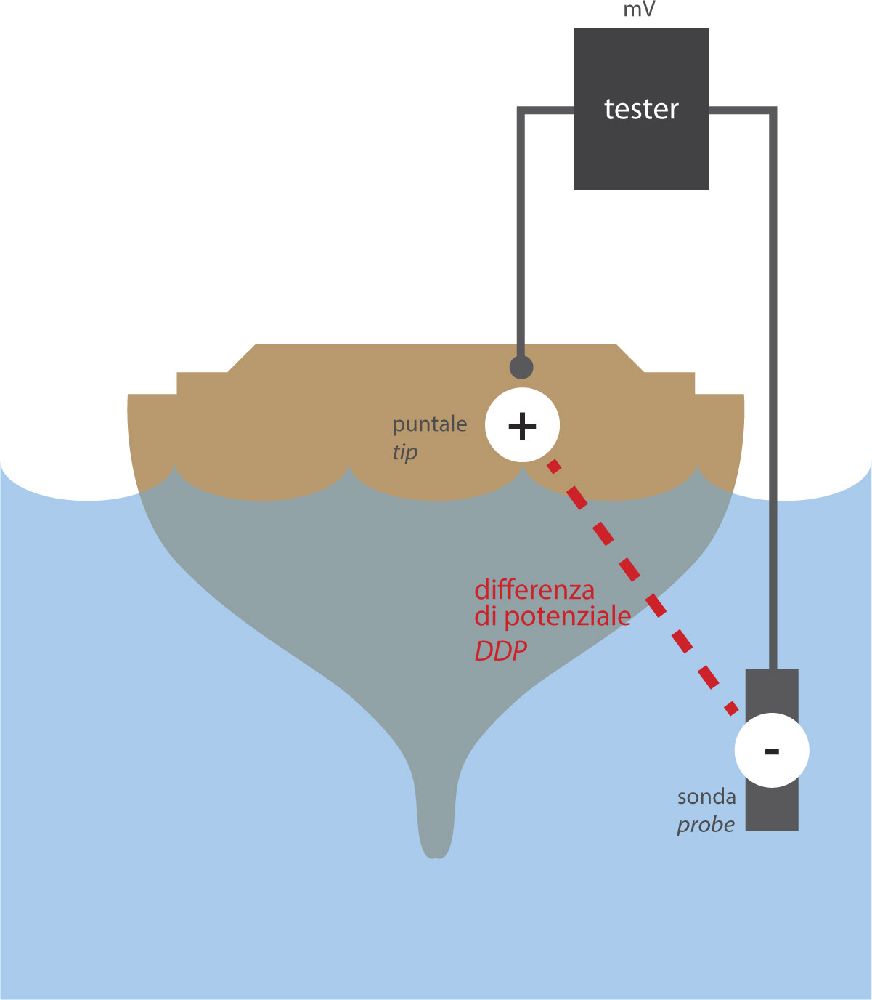

Il PORTABLE PROTECT TEST è uno strumento essenziale per la misura dei potenziali elettrochimici di qualsiasi corpo metallico immerso o semi-immerso in acqua (salata, salmastra, dolce). Questo strumento consente di eseguire rapidamente le seguenti misure: PORTABLE PROTECT TEST è composto dalle seguenti parti: La misurazione accurata e periodica dei potenziali elettrochimici
è importante per garantire che gli anodi sacrificali (o altri sistemi di protezione catodica) installati su scafi, appendici o altre strutture
forniscano la protezione necessaria contro le correnti galvaniche aggressive correnti
e qualsiasi potenziale corrosione da esse causata. L'ufficio tecnico di Tecnoseal è disponibile per qualsiasi analisi e
valutazione dei dati raccolti durante la misura dei potenziali,
offrendo inoltre al cliente la propria competenza e competenza nell'effettuare
studi e
definire soluzioni mirate alla progettazione di sistemi di protezione catodica
o all'incremento e al miglioramento di sistemi già esistenti.
